VIGOR VSR-1ETG-BV-serien: Presisjonsgasskontrollpanel for krevende applikasjoner
VIGOR VSR-1ETG-BV Series Precision Gas Control Panel er en høyytelses gassterminalmodul konstruert for å levere eksepsjonell pålitelighet, driftssikkerhet og konfigurasjonsfleksibilitet i krevende gasshåndteringsmiljøer.
Denne serien er designet for moderne laboratorier, testanlegg og kalibreringssystemer, og kombinerer robust mekanisk design med modulær funksjonalitet for å sikre presis og stabil gasslevering over et bredt spekter av gasser og driftsforhold.
Generell informasjon
| Punkt | Spesifikasjon |
|---|---|
| Produktnavn | VIGOR VSR-1ETG-BV-serien gassterminal |
| Type | Vegg-montert gassterminal med integrerte regulator- og ventilmoduler |
| Søknad | Laboratoriegassforsyning, kalibreringssystemer, testutstyr, prøvetaking, bensinstasjoner |
| Gasskompatibilitet | Inerte, reaktive, brennbare, oksiderende og etsende gasser |
Materialer og konstruksjon
| Komponent | Materiale | Notater |
|---|---|---|
| Kropp | Messing, forkrommet -belagt / 316L rustfritt stål | Messing for inerte/ reaktive/ brennbare/ oksiderende gasser opp til grad 6.0; SS316L for etsende gasser |
| Setemateriale | PCTFE / PTFE | Høy kjemikaliebestandighet |
| Diafragma | Hastelloy® C276 | Korrosjonsbestandig-, høy holdbarhet |
| Filter | Rustfritt stål | Beskytter nedstrøms komponenter |
Innebygd-sikkerhet, stabilitet og kontroll
Utstyrt med membran-avstengningsventiler- og en høy-en-trinnsregulator med høy-nøyaktighet fra den velprøvde VSR-1EL-serien, sikrer VSR-1ETG-BV Series Precision Gas Control Panel stabil ytelse opp til under 100 bars trykk. Hver enhet gjennomgår streng oksygenkompatibilitetstesting, noe som forsterker VIGOURs forpliktelse til strenge sikkerhetsstandarder i sensitive applikasjoner.
Systemet tilbyr en eksepsjonelt lav lekkasjehastighet på 1×10⁻⁶ mbar·L/s He, både til atmosfæren og på tvers av ventilsetet, og minimerer gasstap og sikrer driftsintegritet i miljøer der renhet, nøyaktighet og sikkerhet er avgjørende.
Modulær konfigurasjon for systemskalerbarhet

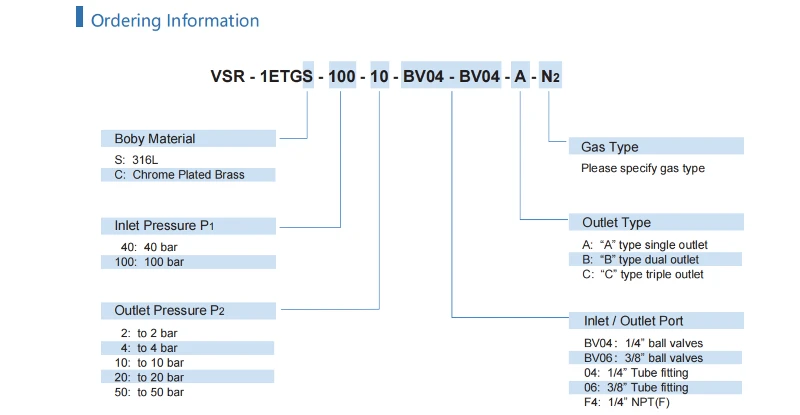

For å støtte ulike installasjonsoppsett gir VSR-1ETG-BV-serien et modulært uttaksdesign med tre konfigurasjonsalternativer:
| Type | Beskrivelse |
|---|---|
| A-Type | Enkelt uttak |
| B-Type | Doble uttak |
| C-Type | Trippel uttak |
I tillegg tilbyr serien flere alternativer for innløps- og utløpsporter, inkludert kuleventiler og rørkoblinger1/4" eller 3/8"størrelser. Denne modulariteten tillater brukere å skreddersy systemet nøyaktig til deres strømnings-, layout- og distribusjonskrav - fra kompakte laboratoriestasjoner til komplekse multi-nettverk for gassforsyning.
Bredt bruksområde

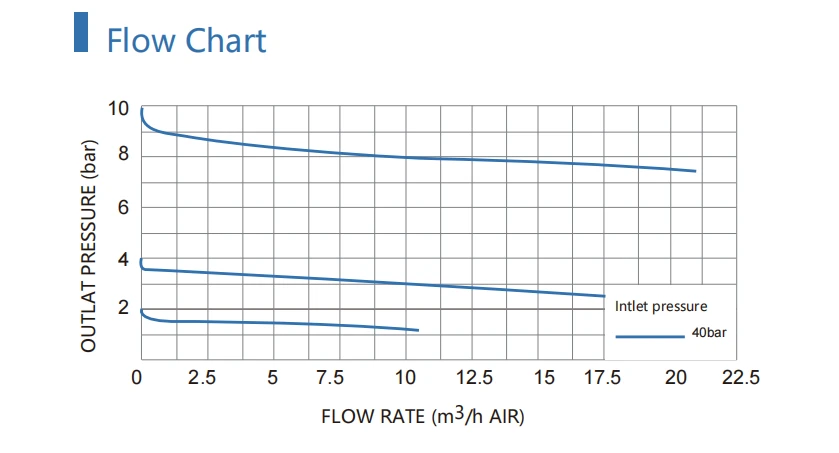

Med justerbare utløpstrykk fra 2 til 50 bar, støtter VSR-1ETG-BV-serien en lang rekke operasjoner, inkludert komponenttesting, kalibreringssystemer, høytrykksprøvetaking og spesialisert serviceutstyr.
Dens robuste ytelse over et temperaturområde på −30 grader til +74 grader sikrer pålitelig regulering i både kontrollerte laboratoriemiljøer og varierende industrielle omgivelser.
Presisjonsteknikk i kjernen
Med en strømningskapasitet på Cv=0.18, kombinert med holdbare interne komponenter - inkludert PCTFE- og PTFE-ventilseter og en Hastelloy® C276-membran - VSR-1ETG-BV opprettholder langsiktig stabilitet og presis kontroll selv under kontinuerlig drift.
Et integrert filter i rustfritt stål beskytter nedstrøms instrumenter mot partikkelforurensning, og forbedrer systemets levetid og pålitelighet.
